四川省金属学会-米乐app官网登录

  6月7日消息，近日，中国科学院近代物理研究所（imp）的研究人员在辐照下纳米结构钛铝氮化物（tialn）涂层的纳米硬度和微观结构演变方面取得了新的成果。结果发表在《表面与涂层技术》上。

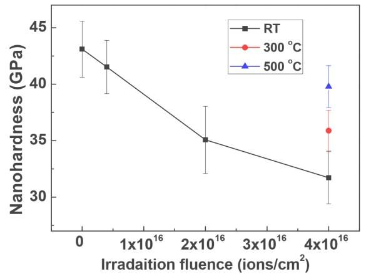

图 1. tialn 涂层在辐照前后的纳米硬度值。图片来源：泰鹏飞

  过渡金属氮化物涂层材料，尤其是氮化钛 (tin) 涂层，具有高硬度、化学惰性、优异的耐磨性和耐腐蚀性。这些特性使它们能够作为核反应堆结构材料上的优质保护涂层。然而，核反应堆中的极端辐射环境可能会改变其特性并降低其性能。因此，有必要对涂层材料的辐射响应进行研究。
  imp 的研究人员研究了辐射引起的 tin 基涂层材料性能的变化。他们选择 tialn 作为等结构模型材料来研究辐照诱导的纳米硬度和微观结构演变，以及它们之间的关系。
  实验中采用阴极电弧离子镀法在钨铁镍基体上沉积涂层，沉积后涂层的平均晶粒尺寸约为10 nm。所获得的 tialn 涂层的氮化物（n）离子辐照实验在 320 kv 多学科研究平台上进行，具有不同的温度和流量。

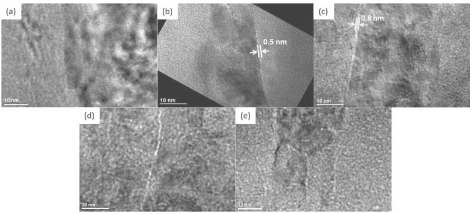

图 2. 沉积涂层 (a)、rt-2e16 (b) rt-4e16 (c)、300 oc-4e16 (d)、500 oc-4e16 (e) 涂层样品的高分辨率透射电子显微镜图像。图片来源：泰鹏飞

  据研究人员称，即使在室温和更高温度下10 dpa 的损伤水平下，在每个辐照样品中都没有观察到非晶化或相变，这表明制备的 tialn 涂层具有良好的抗辐照性。
  此外，他们在所有辐照样品中观察到显着的辐射诱导软化 (ris) 效应。与在高温下辐照的样品相比，在室温下辐照的样品中 ris 效应被放大。研究人员在所有辐照样品中观察到大量的 n 气泡，发现位于晶界的 n 气泡应该是纳米结构 tialn 涂层中 ris 效应的原因。
  原文链接：https://www.xianjichina.com/special/detail_510930.html
  来源：贤集网
  著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

米乐app官网登录的版权与免责声明
【1】本网站凡注明“学会秘书处”的所有作品，米乐app官网登录的版权均属于四川省金属学会所有，未经书面授权，任何媒体、网站或个人不得转载、摘编或利用其它方式使用上述作品。已经本网站协议授权的媒体或网站，应在授权范围内使用上述作品，并注明“来源：四川省金属学会”。违者本网站将追究其相关法律责任。
【2】本网站凡注明“来源：xxx（非学会秘书处）”的作品，均转载自其它媒体，登载此作品出于传递更多信息之目的，不代表学会观点或证实其描述，不对其真实性负责。作品内容仅供参考，如转载稿件涉及米乐app官网登录的版权等问题，请在两周内来电或来函与四川省金属学会联系。
