废钽回收来源及方法
来源： 亚洲金属网 发布时间：2022-12-20
废钽回收来源
钽资源少，价格昂贵，二次资源利用具有特殊意义。铌钽二次资源包括两部分：一部分是钽铌冶炼和加工过程中产生的废料，另一部分是钽铌制品在使用过程中报废的元器件。目前从二次资源回收的钽，约占钽原料量的15％～20％。
按废料形态分，钽铌废料主要有纯金属、化合物和合金三类。纯金属废料一般经化学清洗后采用真空熔炼、电子束熔炼和氢化制粉等火灶台冶炼方法回收。化合物和合金等废料种类多、成分复杂，为此开发了各种回收工艺。
含钽硬质合金回收
含钽硬质合金是以碳化钨为基本的复合碳化物（wc－tic－tac－nbc）和钛钴一起组成的合金，成分复杂，钽铌含量较低，一般仅作为富集物回收。
1、锌处理法

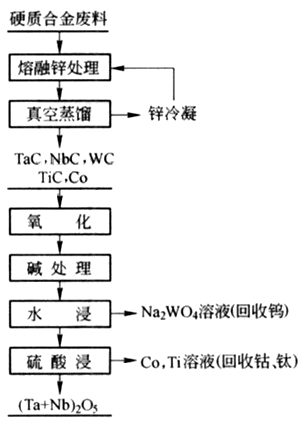

烧结碳化物先在800℃下用液态锌进行分解处理使碳化物粒子与金属钛钴间的结合键断裂。分解物再用真空蒸馏分离锌，并循环使用。脱锌后的产物经细磨并氧化，然后进行碱处理和水浸等，钨以nawo3形式进入浸出液（从中制取仲钨酸铵），脱钨渣再用硫酸浸出钴和钛（再从硫酸液中进一步分离和回收钴和钛），浸出渣即为钽铌富集物。该法工艺流程见下图：
2、硝酸钠熔融富集法
硬质合金废料先在700～800℃下和硝酸钠一起进行熔融处理，使硬质合金碳化物发生分解和氧化。所得熔融物先用水浸出钨（随后提取钨），过滤后的渣用盐酸浸出钴（随后回收钴），钽和铌最后富集在盐酸浸出渣中。所得富集物含ta2o530.4%，wo31.26%，tio238.6％。
钽电容器废料处理

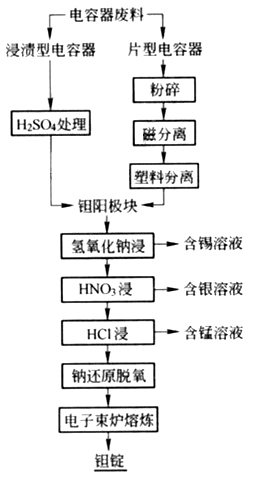

废钽电容器回收比较复杂，特别是金属包壳的液体型钽电容器须先用化学法（电解法、王水酸洗）或机械化方法除去外壳，然后用钠还原法或碳还原法脱氧，再进行电子束熔炼得到钽锭。树脂包壳固体型钽电容器先用硫酸处理去除塑料外壳；对片型电容器则粉碎后用磁选方未予拣出导线，用重选方法分离掉塑料，剩下的阳极块用氢氧化钠浸出锡，用硝酸溶解银，用盐酸浸出锰，用钠还原法脱氧，然后用电子束炉熔炼得到钽锭。工艺流程见下图：
废钽酸锂的回收
废钽酸锂的回收主要包括火法和湿法两类。火法主要有铝热还原法，即用铝作还原剂，将单晶粉体还原成铌铁或金属钽或铌，再用电子束炉熔炼得到纯钽或铌。湿法主要有碱处理法，工艺流程见图：
废钽酸锂单晶粉碎后在700～800℃下和氢氧化钠熔融，熔合反应为：
2litao3＋10naoh＝2na2tao5＋li2o＋5h2o
熔体进行水解处理，使na2tao5转化为na2o•ta2o5水合物：
6na5tao5＋36h2o＝4na2o•3ta2o5•25h2o＋22naoh
沉淀物用6mol/l的盐酸处理，使钽水合物转化为ta2o5•xh2o，锂生成licl而与钽分离。
4na2o•3ta2o5＋8hcl＋（x－7）h2o＝3ta2o5•xh2o＋8nacl
最后得到纯度为98％的ta2o5。该方法可同时回收氢氧化锂。
米乐app官网登录的版权与免责声明
【1】本网站凡注明“学会秘书处”的所有作品，米乐app官网登录的版权均属于四川省金属学会所有，未经书面授权，任何媒体、网站或个人不得转载、摘编或利用其它方式使用上述作品。已经本网站协议授权的媒体或网站，应在授权范围内使用上述作品，并注明“来源：四川省金属学会”。违者本网站将追究其相关法律责任。
【2】本网站凡注明“来源：xxx（非学会秘书处）”的作品，均转载自其它媒体，登载此作品出于传递更多信息之目的，不代表学会观点或证实其描述，不对其真实性负责。作品内容仅供参考，如转载稿件涉及米乐app官网登录的版权等问题，请在两周内来电或来函与四川省金属学会联系。
