四川省金属学会-米乐app官网登录

可解离的准二维铁磁化合物在近年来引起研究人员的广泛关注，其中的代表性进展是单层crgete3和cri3长程铁磁序的发现，它为研究维度依赖的磁相变和高性能自旋电子器件提供了优良体系。新发现的准二维fe3gate2具有高居里温度(tc=342 k)和强垂直磁各向异性，ga/te原子与fe原子的反铁磁耦合与强烈偏离巡游stoner模型等行为表明fe3gate2具有丰富物性和重要研究价值。

　　近期，中国科学院物理研究所/北京凝聚态物理国家研究中心a02组的博士生陈昭旭在郭建刚研究员指导下，通过标度分析与电磁输运对块材到二维极限下的fe3gate2进行了系统研究。图1(a)给出了fe3gate2的(00l)面衍射峰与晶体结构，其c=1.6112 nm。对单晶减薄后，发现在厚度小于3 nm的样品中，出现了类似金属-半导体转变，10 k以下的电阻可以用mott变程跃迁拟合，如图1(b)所示。在deguchi-takahashi图中，t0代表频率空间中动力学自旋涨落谱的能量宽度，当t0与tc相近时，局域磁性占据主导。但块材fe3gate2的tc/t0为0.14，表明其为弱巡游铁磁性，rhodes-wohlfarth曲线分析同样支持这一结论，见图1(c)。此外，有效磁矩peff与自发磁矩ps的比值与tc/t0关系可以被takahashi理论描述，暗示着自旋涨落的存在。标度分析拟合出块材fe3gate2铁磁-顺磁相变的临界指数为β=0.398(3)，γ=1.10(1)，δ=3.77(6)，表明它是首个符合长程交换作用的三维ising层状铁磁体。图1(d)是169 nm厚度样品的反常霍尔电阻曲线，其中，140-150k的曲线在磁化翻转过程中存在一个电阻跳跃，这与交换相互作用与磁各向异性强度比值的提升相关。

　　图2(a)是温度依赖的块材fe3gate2磁相图，tc以下存在一个隐藏的磁相变，可能与铁磁、反铁磁相互竞争诱导的三重临界点相关。图2(b)中，tc随厚度降低而减小，1 nm厚度fe3gate2的tc为200 k，这是已报道二维极限下铁磁化合物最高的本征tc。同时，样品厚度的降低导致tc1持续上升，tc2基本保持不变。在10 nm左右时，tc1与tc2相等，表明矫顽场附近的反磁化形核导致整个样品的磁化翻转。

　　该工作系统研究了fe3gate2磁相变与温度和样品厚度的依赖关系，确认其为首个具有长程交换作用的三维ising铁磁体，为二维铁磁半导体的研究提供了参考。以上成果以“high-tc ferromagnetic semiconductor in thinned 3d ising ferromagnetic metal fe3gate2”为题发表在nano lett. 24, 993-1000 (2024)，该工作得到了北京自然科学基金委(220005)的支持。

　　文章链接：https://pubs.acs.org/doi/10.1021/acs.nanolett.3c04462

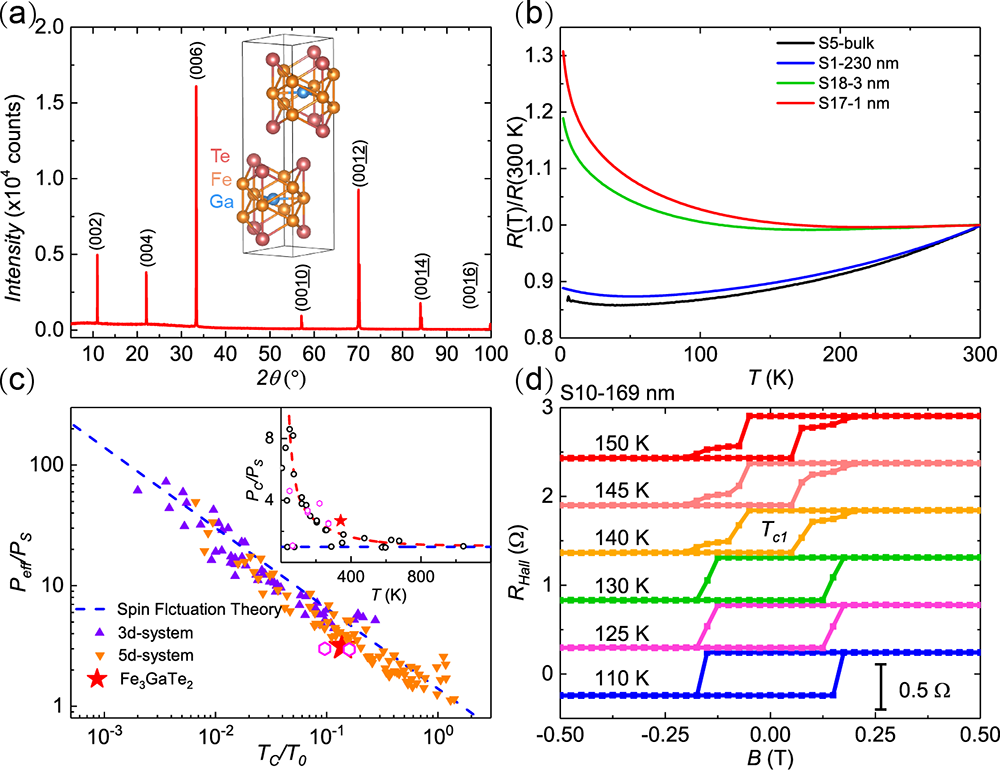

图1 (a) fe3gate2的 (00l) 面衍射峰与晶体结构示意图。(b)不同层数样品的归一化电阻与温度曲线。(c) deguchi-takahashi图，蓝色虚线代表takahashi曲线peff/ps=1.4×(tc/to)-2/3。插图为rhodes-wohlfarth图，红色曲线是巡游铁磁体的经验曲线，蓝色虚线代表局域磁性。(d) 169 nm厚fe3gate2的反常霍尔电阻。

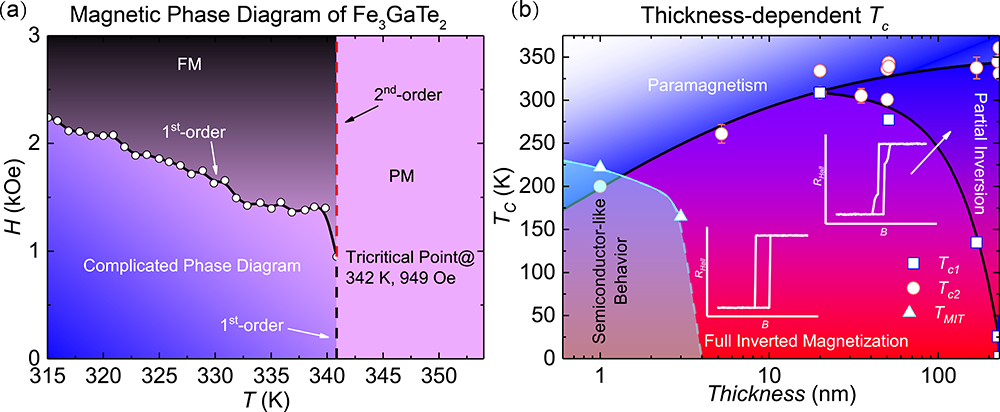

图2 (a) 基于标度分析得到的fe3gate2 沿c轴的磁相图。(b) 温度-厚度的电子相图。“full inverted magnetization”代表fe3gate2中表现出方形滞的磁相；“partial inversion”代表在磁化翻转的过程中表现出突然“跳跃”的相，tc1与tc2分别代表磁化翻转过程的转变温度与铁磁顺-磁相变温度。

米乐app官网登录的版权与免责声明
【1】本网站凡注明“学会秘书处”的所有作品，米乐app官网登录的版权均属于四川省金属学会所有，未经书面授权，任何媒体、网站或个人不得转载、摘编或利用其它方式使用上述作品。已经本网站协议授权的媒体或网站，应在授权范围内使用上述作品，并注明“来源：四川省金属学会”。违者本网站将追究其相关法律责任。
【2】本网站凡注明“来源：xxx（非学会秘书处）”的作品，均转载自其它媒体，登载此作品出于传递更多信息之目的，不代表学会观点或证实其描述，不对其真实性负责。作品内容仅供参考，如转载稿件涉及米乐app官网登录的版权等问题，请在两周内来电或来函与四川省金属学会联系。
